Винтовой компрессор DBAIR AT 22 II PM

Технические характеристики

• Мощность привода: 22 кВт
• Производительность: 4.5 м³/мин
• Рабочее давление: 7 бар
• Тип пуска: Частотный преобразователь (частотно-регулируемый привод)
• Двигатель: синхронный на постоянных магнитах (PM)
• Маслосистема: масляный, двухступенчатый винтовой блок
• Уровень шума: 73 дБа
• Масса: 460 кг
• Габариты (Д×Ш×В): 1300×900×1080 мм
• Серия: AT-PM

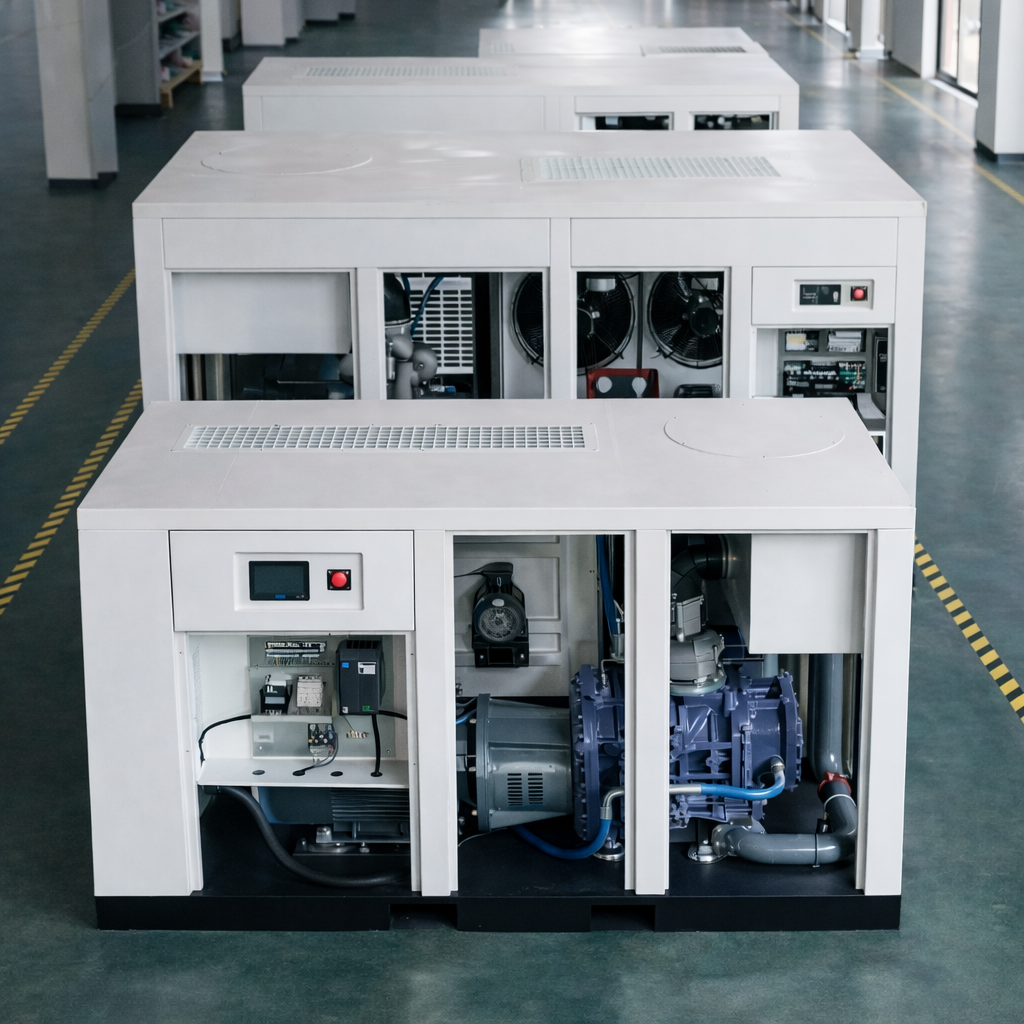

Конструкция

В основе DBAIR AT 22 II PM — двухступенчатый винтовой блок с впрыском масла. Двухступенчатое сжатие распределяет работу между двумя парами роторов, что снижает удельную нагрузку на каждую ступень по сравнению с одноступенчатой схемой той же мощности.

Привод выполнен на синхронном электродвигателе с постоянными магнитами (PM-мотор). Ротор не имеет обмотки, момент создаётся постоянными магнитами, что устраняет потери на возбуждение и снижает нагрев ротора. PM-двигатель управляется частотным преобразователем Частотный преобразователь: обороты блока меняются в зависимости от текущего расхода воздуха в сети, без работы «в холостую» между циклами загрузки и разгрузки.

Маслосистема выполняет три функции одновременно: уплотняет зазоры между роторами, отводит тепло сжатия и смазывает подшипники. Воздухомасляная смесь после блока проходит через сепаратор, охлаждается в радиаторе и возвращается в контур. Масса агрегата 460 кг и габариты 1300×900×1080 мм позволяют разместить его на технической площадке или у стены цеха без устройства отдельного фундамента.

Уровень шума 73 дБа достигается за счёт звукоизолирующего кожуха и компоновки с разнесёнными зонами всасывания и охлаждающего вентилятора.

Применение

Класс 22 кВт ориентирован на малые и средние потребители сжатого воздуха с переменным графиком работы. Типовые объекты:

• СТО и автосервисы — пневмогайковёрты, пневмоподъёмники, окрасочные посты;
• шиномонтажные участки — стенды балансировки, бортировочные станки, подкачка;
• ремонтные мастерские — пневмоинструмент, продувка, обдув деталей;
• малое производство — упаковочные линии, пневмоприводы, обдув;
• цеха металлообработки — обдув стружки, пневмозажимы, измерительный инструмент.

VSD-привод подходит для объектов, где расход воздуха неравномерен в течение смены: в фазах низкого потребления обороты блока снижаются, и потребление электроэнергии следует за фактической нагрузкой. Для объектов с постоянной круглосуточной нагрузкой на номинале экономия от Частотный преобразователь ниже — выбор между PM-VSD и фиксированной скоростью решается по профилю потребления конкретной площадки.

Цена и сроки уточняются в коммерческом предложении. Обратитесь к менеджеру.
